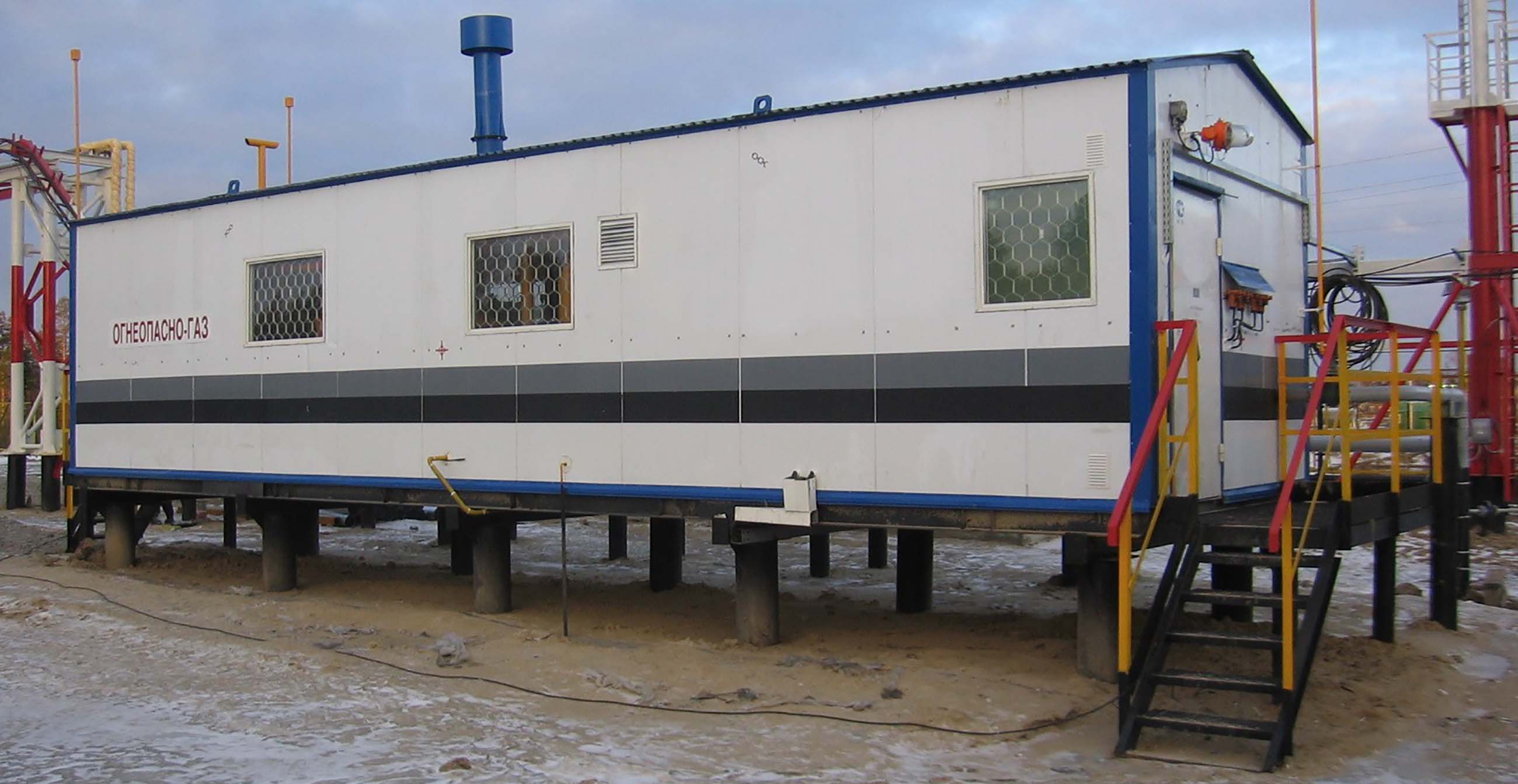

Установки подготовки импульсного газа (УПТИГ) представляют собой моноблочные или состоящие из нескольких блок-контейнеров изделия полной заводской готовности.
Установка подготовки импульсного газа УПТИГ обеспечивает подачу импульсного газа, отбираемого из технологических трубопроводов обвязки компрессорной станции, для использования в пневмогидравлических системах приводов запорной арматуры: пневмоприводных кранов технологического, топливного и пускового газов, для подачи газа к контрольно-измерительным и регулирующим приборам.

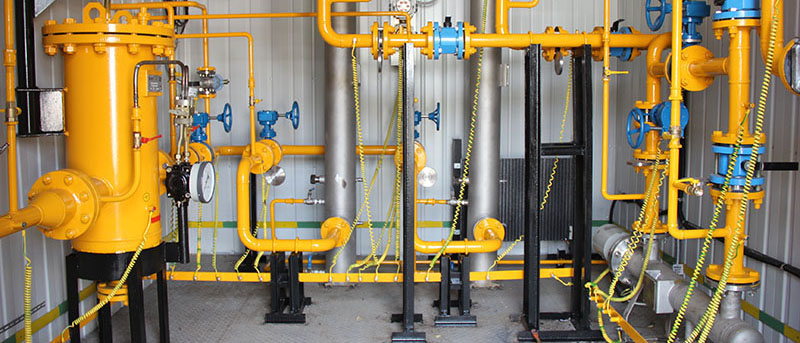

УПТИГ включает в себя:

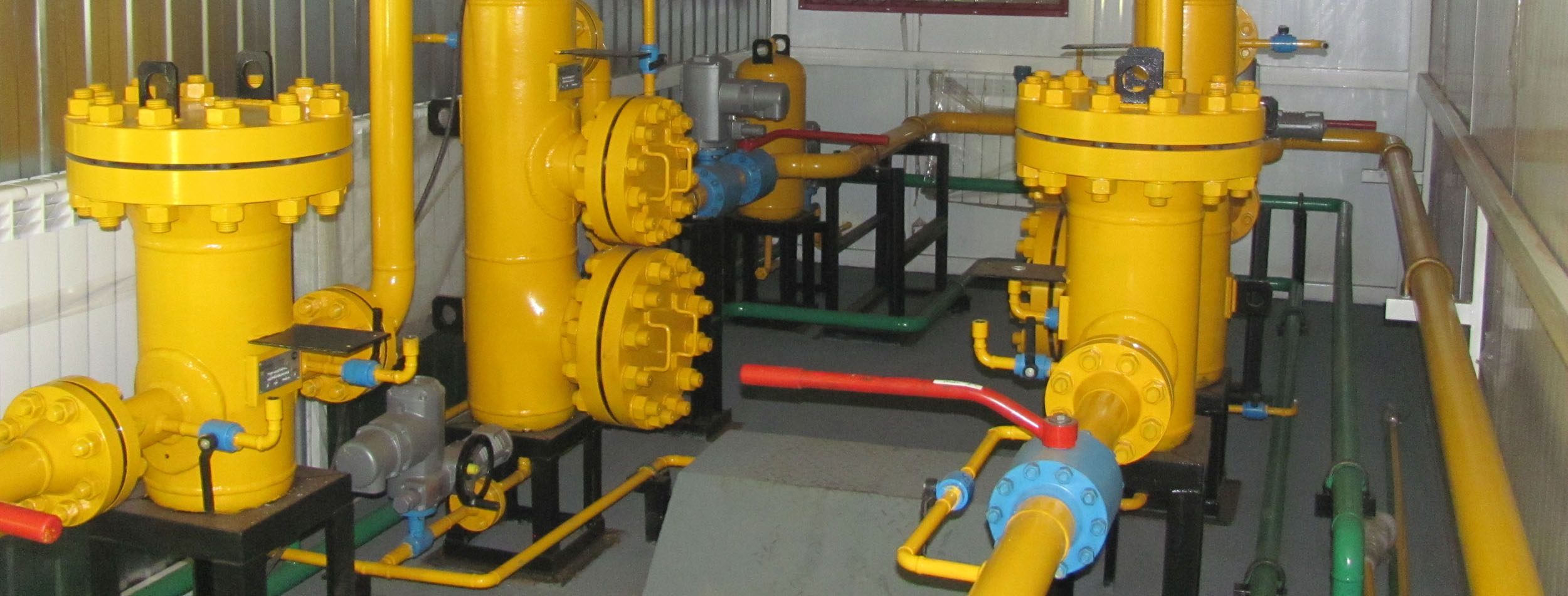

- - узел очистки газа;
- - узел осушки газа и хранения импульсного газа;
- - узел учета расхода газа;
- - узел редуцирования давления газа;
- - систему автоматизированного управления, которая имеет возможность связи с САУ компрессорной станции для передачи информации и принятия управляющих команд.
После УПТИГ газ поступает ко всем общестанционным кранам на узел подключения, режимным и агрегатным кранам, а также на низкую сторону к кранам топливного и пускового газа.
